产品名称：VS(TD)C型弹簧支吊架

产品详细介绍

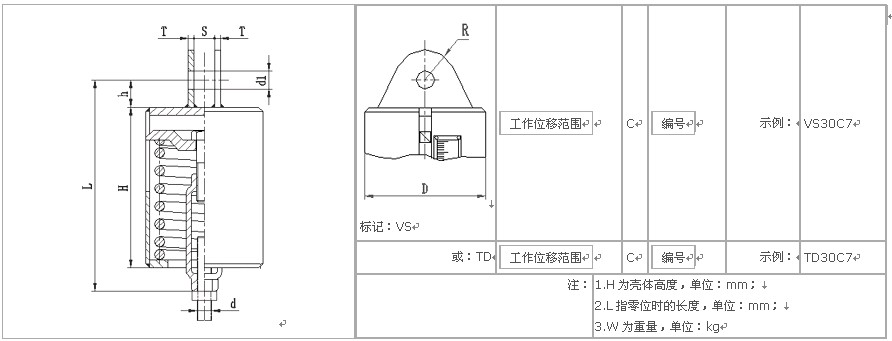

VS(TD)型弹簧支吊架　双耳悬吊型

C型弹吊

<, TD

编号	工作载荷范围（N）	吊杆直径d（mm）	壳体外径D（mm）	吊耳尺寸（mm）				VS30			VS60			VS90			VS120
编号	工作载荷范围（N）	吊杆直径d（mm）	壳体外径D（mm）	dl	h	T	R	H	L	W	H	L	W	H	L	W	H	L	W
0	154~255	M12	89	18	40	6	25	122	255	2.7	204	345	3.8	300	394	4.8	382	484	5.5
1	206~340	M12	89	40	6	25	127	260	2.8	214	355	3.8	315	409	5.1	402	504	5.6
2	283~468	M12	89	18	40	6	25	131	264	2.8	221	362	4.0	326	420	5.3	416	518	6.0
3	359~592	M12	89	18	40	6	25	137	270	3.0	232	373	4.2	343	437	5.7	438	540	6.5
4	498~822	M12	102	18	40	6	25	139	272	4.0	236	377	5.7	349	443	7.7	446	548	9
5	676~1116	M12	114	18	40	6	25	143	276	4.4	240	381	6.2	355	449	8.4	452	554	10
6	902~1491	M12	114	18	40	6	25	155	288	4.9	263	404	6.9	390	484	9.5	498	600	12
7	1237~2044	M12	114	18	40	6	25	168	301	5.6	285	426	8.7	423	517	13	540	642	13
8	1665~2752	M12	152	18	40	6	25	162	295	9.0	268	409	13	398	492	18	504	606	20
9	2254~3724	M12	159	18	40	6	25	179	312	12	295	436	16	428	532	24	554	656	26
10	2919~4822	M12	194	18	40	6	25	185	318	17	300	441	23	445	539	33	560	662	39
11	4009~6624	M16	194	22	40	6	30	211	359	21	341	497	29	504	628	41	634	766	48
12	5422~8959	M16	219	22	40	8	30	222	370	27	354	510	36	526	650	50	658	790	58
13	6879~11366	M20	219	26	50	8	35	252	410	40	402	568	43	594	728	60	744	886	72
14	9293~15353	M24	245	33	65	10	45	265	438	45	413	594	61	609	758	82	757	914	95
15	11553~19087	M24	245	33	65	10	45	280	453	59	431	612	77	634	783	107	785	942	125
16	14805~24461	M30	273	39	70	12	50	310	488	80	473	659	109	694	848	142	857	1019	166
17	20760~34299	M36	299	46	80	14	55	345	533	97	520	716	129	759	923	174	934	1106	206
18	29205~48251	M36	299	46	80	18	55	380	593	112	577	798	160	844	1048	211	1041	1253	252
19	38231~63165	M42	325	52	80	18	60	430	643	150	655	876	205	957	1161	279	1182	1394	329
20	5075~84220	M48×3	325	62	95	22	65	492	718	185	759	995	261	1117	1330	354	1378	1605	422
21	66358~109635	M56×4	325	70	70	25	75	564	797	224	879	1120	329	1286	1510	423	1601	1833	536
22	84583~139745	M64×4	325	78	78	30	90	643	891	288	1010	1266	433	1477	1716	572	1844	2091	689
23	104792~173135	M72×6	377	55	85	30	100	599	852	332	894	1155	468	1296	1540	625	1591	1843	740
24	131575~217384	M80×6	377	55	85	30	100	665	918	384	997	1238	544	1422	1666	731	1734	1986	860

弹吊用

吊架编号	0		1	2	3	4	5	6	7	8	9
Ma	M12		M12	M12	M12	M12	M12	M12	M12	M12	M12
B	25		25	25	25	25	25	25	25	25	25
A	120		120	120	120	120	120	120	120	120	120
L	170		, 170	170	170	170	170	170	170	170	170
吊架编号		10	11	12	13	14	15	16	17	18	19
Ma		M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
B		25	25	25	25	25	25	25	25	25	25
A		120	120	120	120	120	120	120	120	120	120
L		170	170	170	170	170	170	170	170	170	170

吊架编号	20	21	22	23	24
Ma	M48×3	M56×4	M64×4	M72×6	M80×6
B	70	80	80	100	100
A	200	200	200	200	200
L	340	360	360	400	400
